拋丸機?的基本類型和工作安排是什么?

2020-07-16 16:27:54

3625

拋丸機是齒輪增強噴丸機的投影裝置。作為鋼丸拋丸介質，拋丸機用于加工，拋出時，形成扇形投擲帶以鑄造齒輪表面，從而齒輪得到加強。根據彈丸的使用方式，根據球團與工件的相對位置，將拋丸機分為兩種基本類型，每種基本型都可以根據工件進行壓制。設備的運輸方式分為懸鏈式和轉盤式等等。根據設備上的工件承載方式，它還可以分為自轉旋轉型和小型旋轉轉盤。

(1)拋丸機軸垂直于工件軸
拋丸機和工件的第一相對位置是拋丸機軸線垂直于工件軸線，即噴射帶的扇形平面穿過工件軸線。適當地改變拋丸機底座與工件軸線之間的角度不僅可以噴射柱齒輪，還可以噴射錐齒輪。
以這種方式布置的拋丸機應具有間歇轉彎或階梯通過形式的整體布局。也就是說，工件在加工過程中相對于噴丸的位置穩定。雖然一些拋丸機不僅在拋射過程中有一個恒定的工件旋轉，而且還引入了一個緩慢的旋轉，使頂部和根部均勻拋出，但仍然在宏觀上斷斷續續旋轉。根據這種安排設計的拋丸機。如果它以邊緣移位，側面旋轉和側面彈出的形式設計，則齒輪圓周上的齒不能位于射彈帶的密集區域中。在同時噴射下，不可避免地會出現不均勻覆蓋現象。
(2)拋丸機的軸線基本上平行于工件的軸線
拋丸機與工件的第二相對位置是拋丸機軸線平行于工件軸線，即拋射體的扇形表面垂直于工件旋轉軸線。為了擴大加工范圍，可以使用與先前布置類似的方法以適當的傾斜角設計拋丸機軸和工件軸，從而可以噴射柱齒輪和活動錐。齒輪。在這種布置中設計的增強型拋丸機應該是連續通過或連續運行的旋轉臺的形式。使用這種拋丸機，工件在固定位置沒有被強化加強，而是處于移動，運行和射擊的狀態。射彈的入射角是變化的。當工件離噴丸機最近時，角度越大，拋丸強度越大;
當遠離拋丸機時，不僅入射角減小，而且噴丸強度減弱，并且隨著距離增加，拋射速度也減弱。射擊直徑越小，衰減幅度越大。然而，如果采用適當的轉速，則對應于拋丸機的方向開口的中心角小，并且噴射速度適當地增加，從而可以均勻地拋出齒輪并且可以獲得期望的效果。這臺拋丸機正在運轉。由于整個扇形射彈帶涉及噴丸處理，并且輸送裝置的分度和移位不需要停機時間，因此處理效率高且節能。它在輸送裝置上以旋轉小轉盤的形式設計。首先，裝卸方便，特別適用于軸齒。強化加工類零件。

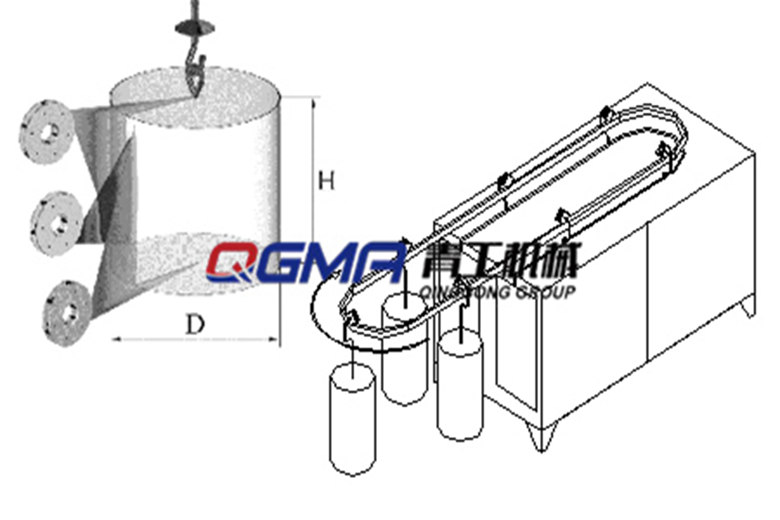

懸鏈式拋丸機宣傳圖
