青工機械QG3210履帶式拋丸機發往河北唐山

2020-09-07 09:50:14

3951

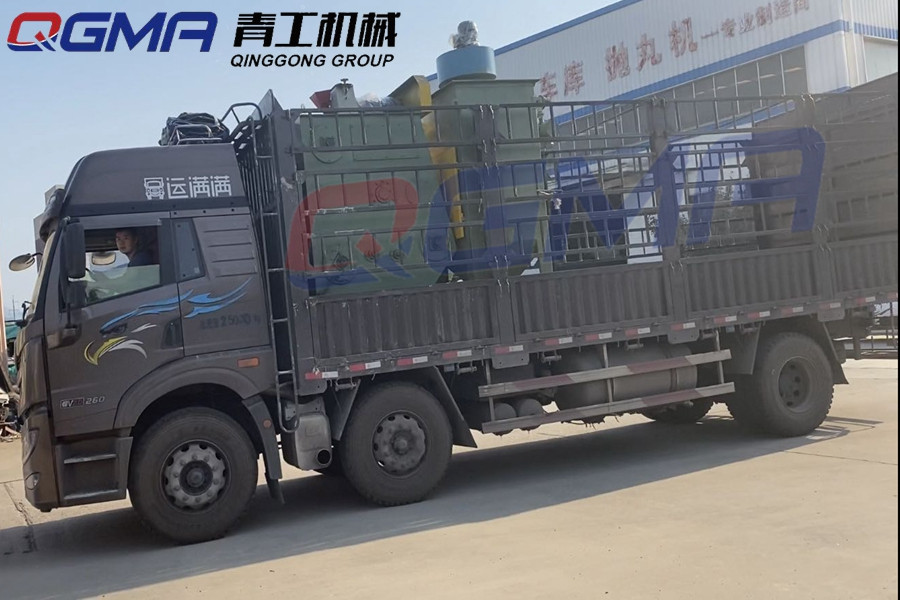

青工機械QG3210履帶式拋丸機制作完成，裝車發往河北唐山某企業。

履帶式拋丸機是高強度耐磨橡履帶或錳鋼履帶裝載工件。它利用高速回轉的葉輪，將彈丸拋向室體內的工件上，達到清理的目的。它適合用于小型鑄件、鍛件、沖壓件、齒輪、彈簧等件的清砂、除銹、去除氧化皮和表面強化，特別適用于不怕碰撞的零件的清理及強化。

履帶式拋丸機是一種小型的清理設備，主要的組成部分有：清理室、拋丸、提升機、分離器和電氣系統。工作的原理也是非常的簡單，只需要人們在清理時內加入規定數量的物件之后，啟動設備，拋丸器在高速拋出彈丸的時候，形成一種類似雨滴的形式，均勻的打擊在物件的表面，使表面的污垢得到有效的清理和強化。
而被清理下來的灰塵就有風機吸入送到除塵器中進行過濾，清潔的空氣再次排入到大氣中，而灰塵則由機械的震動落入履帶式拋丸機底部的一個集塵箱內，這個集塵箱是需要工作人員定期進行清理的。而被拋出的那些砂丸和彈丸，則被流入到提升機內，由分離器進行分離。分離出來的砂丸還可以回收利用，安靜的彈丸則由電磁供丸閘門進入到拋丸器內，繼續對物件進行擊打清理。
本機綜合國內外技術，是一種清理效果好、結構緊湊、噪聲小、的清理設備，應用于大中批量生產的表面除銹或拋丸強化，具有以下特點:

1、采用懸臂離心式拋丸器，具有使用壽命長、結構簡單等特點;

2、采用75 m/s, 80 m/s, 85 m/s三種拋射速度。

3、皮帶輪采用國際上的快換結構，有利于提高生產效率，降低勞動強度。

4、采用BE型分離器，具有良好的分離效果和較高的生產率，對提高葉片壽命有積極的作用;

5、采用袋式除塵器，粉塵排放濃度低于國家的標準，改善了工人的勞動環境;

6、本機型增加了手動分丸閘，出料門等一些特殊機構。

7、本機型的履帶式拋丸機即可單機使用，又可配線使用。

履帶式拋丸機的操作注意事項：

1、本機的工作原理性能及操作方法、潤滑等方面有全面的了解，方能進行操作;

2、將彈丸(200kg)陸續加入室體內，然后放入工件，關閉加料門，準備開車;

3、啟動除塵器風機;

4、依次按鈕啟動:提升機、拋丸器、供丸閘門，開始清理工作。清理完畢后，依次按鈕關閉:供丸閘門、拋丸器、提升機、除塵器風機，再啟動振打電機清灰，到一定時間后振打停止;

5、拋丸器完全停止后，打開加料門，將工裝及工件吊出。

6、遇有緊急情況，可按急停按鈕，機器立即全部停止工作;

7、全部工作完畢后，應及時關閉除塵器;

8、在通風除塵系統中，裝有兩個蝶閥，根據情況調整兩蝶閥，可得到良好的分離效果;

9、拋丸器定向套的調整:

10.本拋丸清理機共有三種拋射速度，當需要改變拋射速度時，可通過改變拋丸器電機皮帶輪來完成。更換步驟如下:

首先，關掉拋丸器及總電源，待拋丸器完全停止后，松開電機緊固螺栓，卸下V形帶，然后用六角扳手松開皮帶輪緊固螺栓，用三個M12螺栓將圓錐軸套與皮帶輪頂開分離，卸下皮帶輪。將所需要的皮帶輪與圓錐軸套配合好，壓入電機軸內，然后用六角扳手擰緊三個M10皮帶輪緊固螺栓。再上好V形帶，將電機用頂絲頂到合適的位置，擰緊螺栓緊固好電機。注意:電機皮帶輪的外端面應與拋丸器皮帶輪的外端面在同一平面上。否則，應松開三個M10皮帶輪緊固螺栓，進行調整。

履帶式拋丸機宣傳圖
