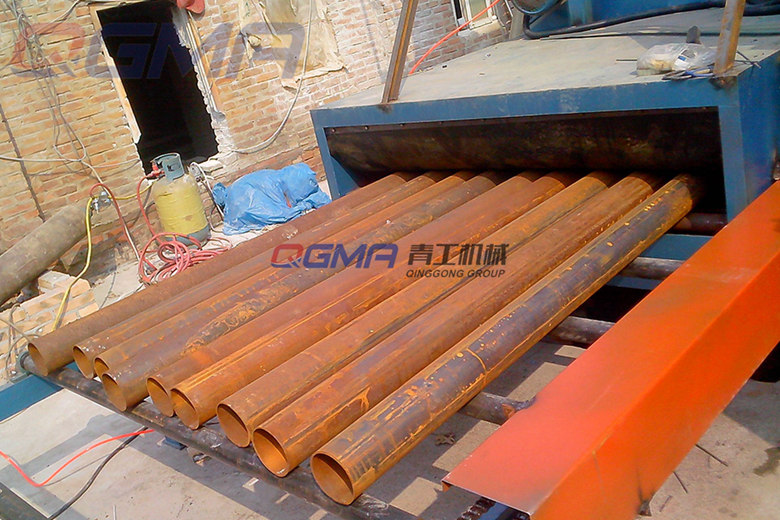

鋼管輥道通過式拋丸機

簡介

鋼管輥道通過式拋丸機在清理過程中由電器控制可調速的輸送輥道將鋼結構件或鋼材送進清理機室體內拋射區，其周身各面受到來自不同坐標方位的強力密集彈丸打擊與磨擦，使之其上的氧化皮、銹層及其污物迅速脫落，鋼材表面就獲得一定粗糙度的光潔表面，在清理室外兩邊進出口輥道裝卸工件。落入鋼材上面的彈丸與銹塵經吹掃裝置吹掃，撒落下來的丸塵混合物由回收螺旋輸送到室體漏斗、縱橫向螺旋輸送機匯集于提升機下部，再提升到機器上部的分離器里，分離后的純凈彈丸落入分離器料斗中內，供拋丸循環使用。拋丸清理中產生塵埃，由抽風管送向除塵系統，凈化...

咨詢電話：18669827500

鋼管輥道通過式拋丸機在清理過程中由電器控制可調速的輸送輥道將鋼結構件或鋼材送進清理機室體內拋射區，其周身各面受到來自不同坐標方位的強力密集彈丸打擊與磨擦，使之其上的氧化皮、銹層及其污物迅速脫落，鋼材表面就獲得一定粗糙度的光潔表面，在清理室外兩邊進出口輥道裝卸工件。落入鋼材上面的彈丸與銹塵經吹掃裝置吹掃，撒落下來的丸塵混合物由回收螺旋輸送到室體漏斗、縱橫向螺旋輸送機匯集于提升機下部，再提升到機器上部的分離器里，分離后的純凈彈丸落入分離器料斗中內，供拋丸循環使用。拋丸清理中產生塵埃，由抽風管送向除塵系統，凈化處理后的凈氣排放到大氣中，顆粒狀塵埃被捕捉收集。

鋼管輥道通過式拋丸機對各類鋼材料，如鋼板，鋼材，鋼梁，型鋼，鋼管和鑄鋼件等以一種連續通過方式進行除氧化皮、清理和預處理。1.拋丸器采用向上拋丸布置。由于管徑不同鋼管在輥道上輸送時其底面大致處于相同的高度，拋丸器從下向上拋射，彈丸到鋼管表面的距離基本相同，鋼丸到達工件表面的拋射速度相同，保證不同管徑的鋼管對表面的清理效果都一樣。為后續的噴涂提供相同的條件。2. 工件連續通過拋丸機的進出口,因清理管徑懸殊的鋼管, 為防止彈丸外飛，本機采用多層可換式密封毛刷，實現對彈丸的徹底密封。3. 采用離心懸臂式新穎高效多功能拋丸器，拋丸量大，效率高，葉片更換迅速，具有整體更換之性能，維修方便。4. 采用滿幕簾式BE型丸渣分離器，大大提高了分離量、分離效率及拋丸質量，減輕了對拋丸器的磨損。機器的結構由上料機構、送進輥道、拋丸清理機、送出輥道、下料機構、氣控系統、電控系統及除塵系統等組成。本機借助PLC電氣控制，氣閥氣缸氣動控制上卸料系統, 彈丸可控閘門以及彈丸輸送等故障檢測,實現整機自動控制,從而具有生產率高、可靠性好和自動化程度程度先進等特點。鋼管輥道通過式拋丸機工件清理順序上料支架→ 上料機構上料→進入拋丸室 →拋丸處理（工件邊前進邊旋轉） →送出拋丸室→下料機構下料→下料支架；彈丸循環順序彈丸儲存 → 流量控制 → 拋丸處理工件 → 斗式提升機垂直提升 → 丸渣分離 →(再循環)；拋丸器為單元盤曲線葉片，它是我們應用先進技術經精密加工安裝而成，主要由葉輪、主軸與主軸承座、罩殼、定向套、分丸輪、葉片、護板、傳動裝置、電機與軸承等零部件組成。該拋丸器為單元盤結構，因此彈丸的流入性能好，單位功率的拋射量大，該拋丸器的葉輪體靠近主軸端，結構合理，布置合理緊湊，維修方便。除塵采用脈沖、震動或逆氣流清灰，都可輕易地使濾筒再生，清灰效果好。濾筒過濾除塵技術是袋式除塵的換代產品，是二十一世紀的過濾技術。
