鋼結構拋丸清理機

簡介

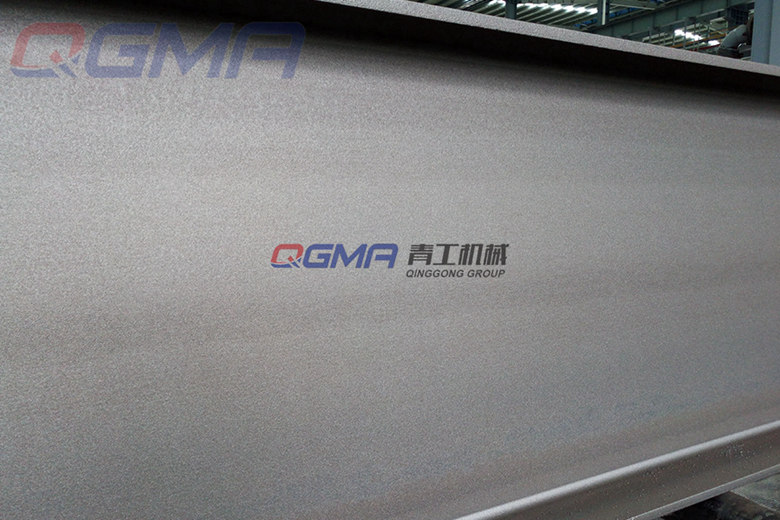

鋼結構拋丸清理機主要用于鋼板、金屬結構件、機床床身、鋼(鑄鐵)制品、網架、工程機械與橋梁制造業，產品可以對原始狀態的鋼材表面施以強力拋丸，除掉其上的銹層、氧化皮，使之獲得均勻一致的金屬光澤，以提高鋼材的涂飾質量與防腐效果。隨著國家對環境污染的懲罰力度的加大，酸洗清理已經逐漸被市場淘汰，鋼結構拋丸機會得到越來越多行業領域應用。鋼結構拋丸機的拋丸室體及拋丸器的布置方式經計算機三維動態拋射仿真后確定。采用先進的高拋射速度的直連懸臂離心式拋丸器。拋丸室體采用8mm厚鋼板焊接而成箱型結構，強度高而不會產生振動。內部采用鑄鋼護板防護（單班生產壽命2-3年），護板采用止口銜接，有效的延長了室體的使用壽命，并能充分利用彈丸的反彈形成二次清理。前后密封附室采用8道活頁彈簧密封V形裝置，可有效的阻止彈丸飛濺，并降低構件對密封的磨損和刮裂，其余密封層采用高耐磨膠板密封。為了減少丸料下落過程中對底部料斗的摩擦，在料斗上均含有緩沖角鋼。為防止工件上料不正在運行過程中發生跑偏，在輥道兩端均做有擋盤。可以根據工件的大小來確定拋丸器的開啟數量，這樣可以減少不必要的能量浪費，同時減少對設備不必要的破環。供丸系統采用特殊的氣控供丸閘閥和工件光電檢測，防止彈丸空拋。我公司采用的氣缸閘閥為小巧輕便型無底座、耳座的氣缸，較傳統的有座氣缸更為穩定、可靠，且維修方便快捷。除塵系統采用三級脈沖濾筒除塵器+旋風體+沉降室，除塵效果極佳。由于工件采用工裝輸送，輥道輸送驅動系統采用雙向傳動。提升機防逆轉采用雙保險設計：一是傳動頭輪采用棘輪棘爪機構防止逆轉，二是傳動電機采用制動電機防逆轉。同時在被動輪處設有丟轉檢測報警裝置。分離器滿幕簾流幕設計：變螺距分離器采用雙氣缸加阻旋式料位計控制，根據彈丸情況自動調節流幕，達到滿幕簾流幕的效果。該技術為我公司獨有。彈丸自動補充裝置：清理室頂部料倉內設有上下料位計，自動檢測彈丸量。提升機下部設有補丸斗及氣動閘門，與上部料倉內的料位計聯合控制補丸，補丸斗中設有料位計，進行加丸報警。除塵系統采用脈沖反吹垂直濾筒式除塵器，比傳統的布袋式以及傳統的斜插式濾筒效果更強，垂直式布置更換濾筒更為方便快捷（打開檢修門即可），克服了斜插式布置維修困難和上層濾筒的灰塵落到下層濾筒導致除塵效果不理想的弊端。
