啞鈴吊鉤式拋丸機

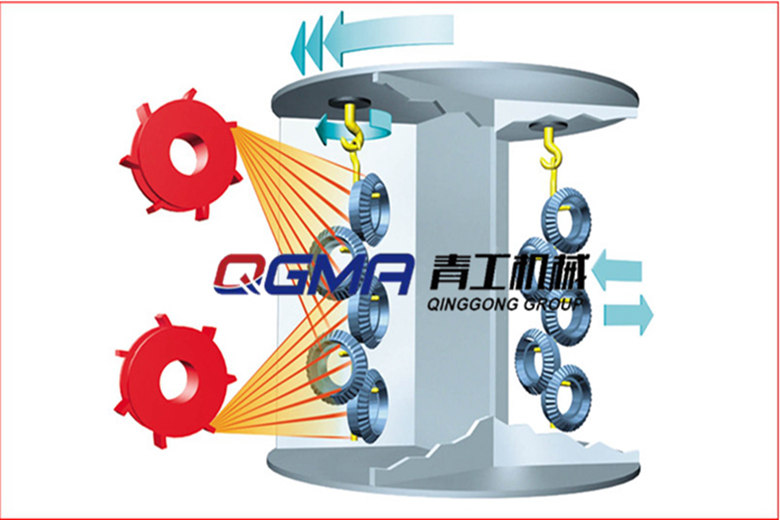

啞鈴吊鉤式拋丸機具有拋丸量大，清理效率高，室體有效空間大，結構緊湊，且采用無地坑形式，對清理工件的外 形結構無特殊要求，可一機多用，該系列產品廣泛應用于機械制造業及鑄造業。啞鈴吊鉤式拋丸機清理室由室體和護板等組成。除塵口設置在后側壁上。拋丸清理室殼體為鋼板、型鋼焊接結構，是對工件進行拋丸清理的密封、寬敞的操作空間。拋丸清理室的一側壁上裝有 2 套 QX130 型拋丸器總成，保證對被清理工件進行拋丸清理。室體內受拋丸器直接拋射的區域襯有厚度為12mm 的 進口軋制Mn13護板，單班生產使用壽命可以達到十年。其它區域采用65Mn 板防護。護板均用防護螺帽壓緊，便于必要時拆裝更換。室體下部由鋼板圍成斜邊形成漏斗，以使彈丸流入底部的螺旋輸送器中。該鋼板上也鋪以護板進行防護。在螺旋輸送器的上方，鋪有鋼漏板，漏板的上方又鋪耐磨橡膠板。使用時，耐磨橡膠板應鋪在拋丸器的正前方，以保護下面的鋼漏板，延長其使用壽命。本機標準型配置為人工手動開關門方式。本機設計為對開門形式,大門內側鋪以耐磨橡膠護板，采用鋼壓板并用六角特制螺母壓緊；四周粘有泡沫橡膠膠條，對大門四周進行有效密封；下方設有收丸槽，將開門時帶出的小部分彈丸收入室體內，防止彈丸落到地面上使人滑倒受傷。在大門的門軸上設有油杯，以便對大門活頁內的軸承定期潤滑。
