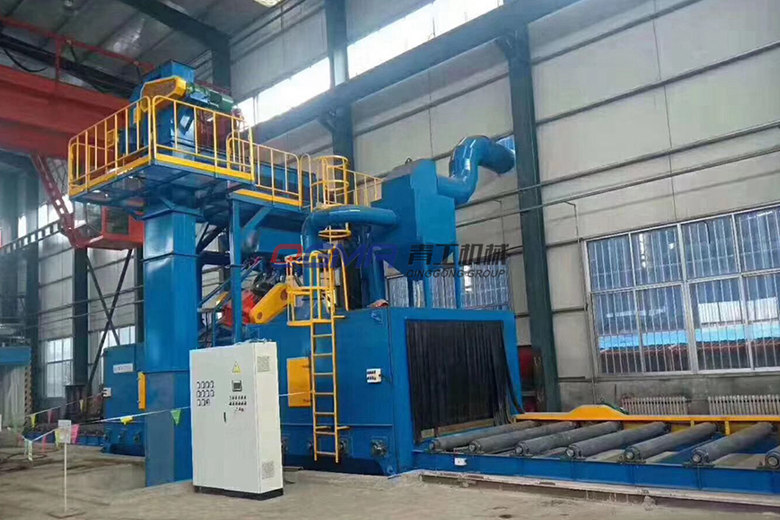

輥道通過式拋丸清理機

功能概述

輥道通過式拋丸清理機是專為用戶設計的用于清理符合清理尺寸的專用拋丸清理設備。通過拋丸清理，能有效地將工件各表面的清理干凈，使其表面達到工藝要求。

ˉ  拋丸室體及拋丸器的布置方式均經過計算機三維動態拋射仿真后確定

ˉ  采用大拋丸量、高拋射速度的懸臂離心式拋丸器(KT180直聯系列)，能顯著地提高清理效率、獲得滿意的清理質量

ˉ  分離裝置采用滿幕簾流幕式丸渣分離器，顯著提高了分離效果

ˉ  對不同工件的清理，配有專用的工裝來保證最佳的清理效果(工裝用戶自備)

ˉ  設計合理，結構緊湊

ˉ  使用旋風除塵（或布袋除塵系統，供用戶選擇），使用維修簡便。

ˉ  獨特的吹彈丸裝置，使得工件從室體帶出的彈丸達到最低程度。

ˉ  整機采用常規電氣控制，操作簡便、實用。

ˉ  輥道系統采用變頻調速控制，以適用不同清理速度的要求。

設備組成與各部件說明

本機為輥道通過式拋丸清理設備，由清理室、密封室、提升機、分離器、縱向螺旋輸送器、橫向螺旋輸送器、除塵系統、平臺、輥道系統、收丸料斗、電控系統等部分組成。

拋丸清理室介紹

拋丸清理室室體為鋼板焊接結構。其形狀、尺寸及拋丸器布置采用3D優化設計，動態仿真，保證最佳拋射角度與距離，使工件清理效果最好，最大限度發揮設備的效能。室體外部裝有8--10臺拋丸器，呈一定角度布置，以獲得良好的彈丸拋射帶。室體內壁護板采用高錳鋼鋼護板。
